型号
|

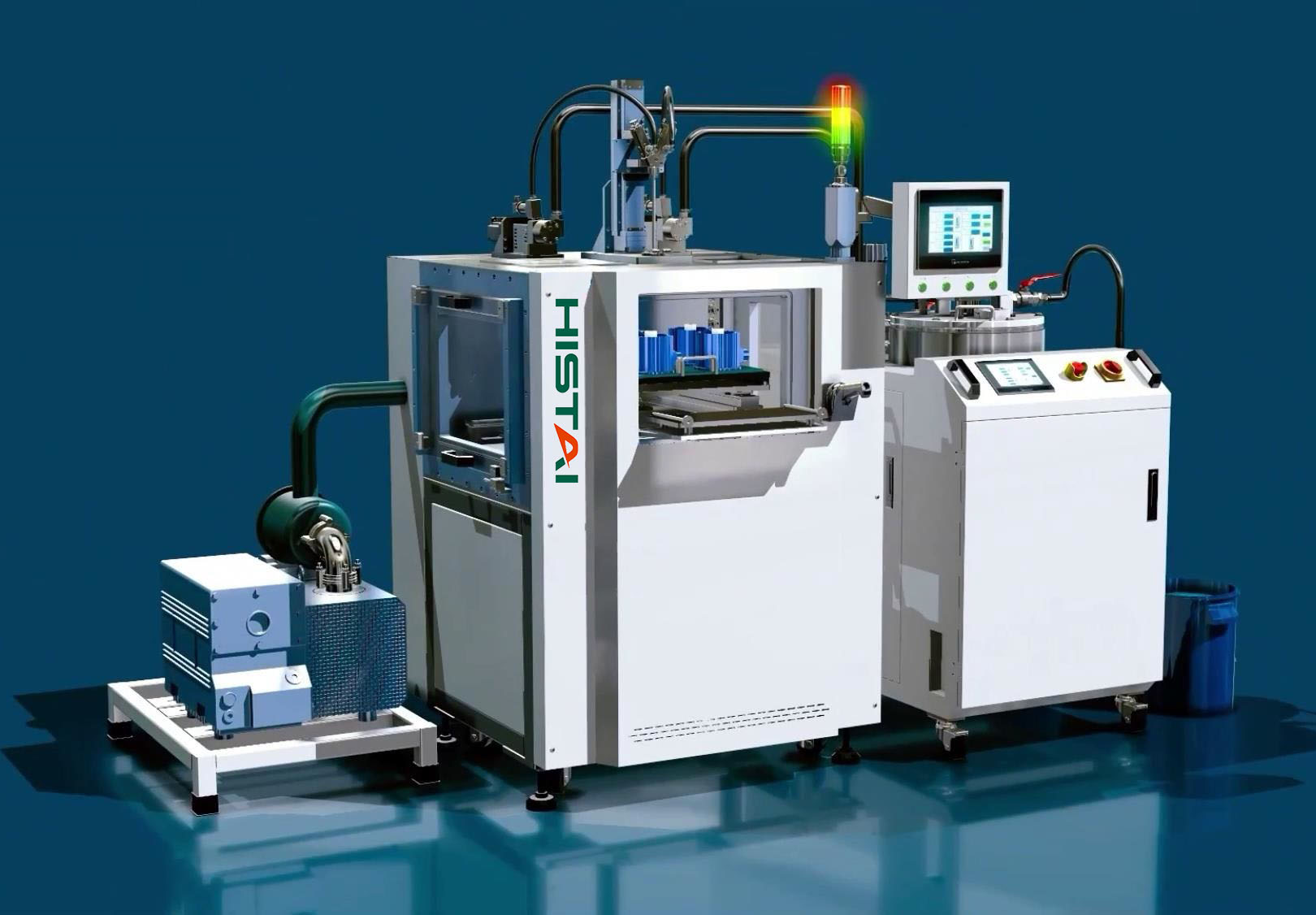

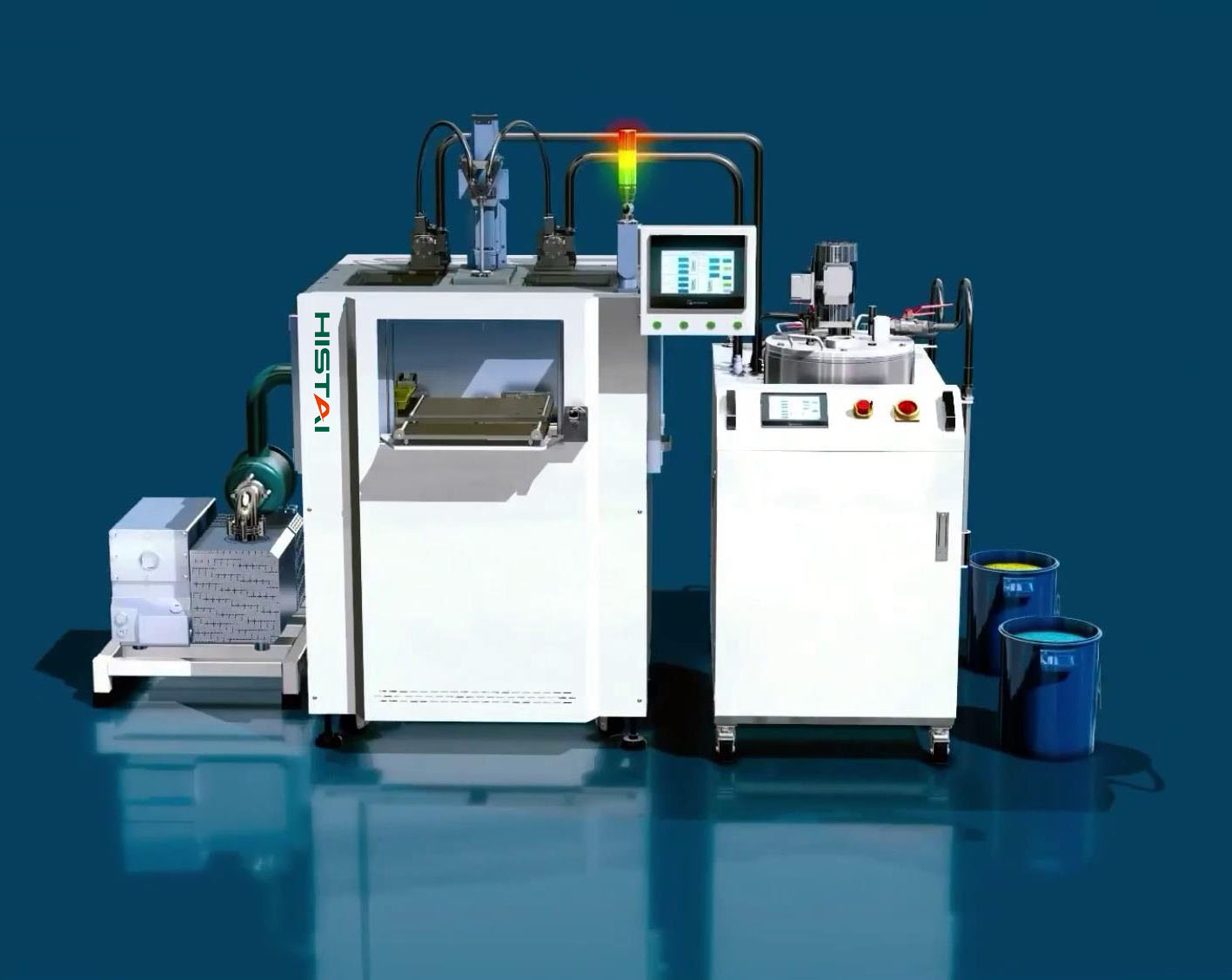

HST-1000D真空灌胶机
|
|
混合比例
|
1：1~5：1（数字输入可调比例
|
比例控制系统
|
日本松下马达
|
|
配比精度
|
±3%
|
操作方式
|
脚踏开关，启动开关
|
|
吐胶精度
|
±3%
|
控制方式
|
PLC+触摸屏（中文界面）
|
|
吐胶速度
|
1～15g/sec
|
输胶管道
|
高压铁氟龙管
|
|
上料放式
|
真空自动抽料
|
混合方式
|
静混合管，瞬间混合，清洗方便
|
|
清洗方式
|
全自动气体与液体混合清洗
|
工作方式
|
真空环境注胶
|
|
防固化时间
|
0-100sec
|
可操作粘度
|
100-10000粘度
|
|
气源
|
0.5-0.7MPpa
|
电源
|
AC220V/380V. 50HZ 约11.5KW
|
|
真空机尺寸
|
约1320（W）*963（L）*1564（H)
|
重量
|
380KG
|
|
配胶机尺寸
|
约1000（W）*860（L）*1700（H)
|
重量
|
300KG
|
|
机器配置
|
详细技术说明
|
|
系统部分
|
1、控制系统为：PLC+台湾威纶7寸触摸屏+智能运动控制卡
2、设备操作系统：海晟泰自主研发
|
|
运动部分
|
1、运动组件：采用伺服电机驱动+同步带传动+直线导轨传动
2、运动轨迹：具有点,线,面,阵列编辑功能，能适应任何不规则物件
3、有效运动尺寸：有效工作范围为X轴450mm,Y轴450mm,
4、运动精度：±0.1
|
|
计量泵体
|
1、采用高精度齿轮泵
2、 计量泵驱动方式：通过电机驱动计量
|
|
胶水精度控制
|
1、胶水混合混合精度±3%
2、出胶精度±3%，比例误差小于±3%
|
|
供胶部分
|
1、胶桶由不锈钢制作
2、胶桶容量：A胶桶容量50L，B胶桶容量50L，清洗桶容量10L
3、搅拌功能：A胶桶具有搅拌功能，可以把胶水搅拌均匀
4、报警功能：胶桶具有上下液位感应报警，当胶桶即将没有胶水或者胶桶满料时报警
5、胶水加热：胶桶具有对桶里胶水加热的功能，加热温度可以调节
6、脱泡功能：胶桶具有脱泡，抽真空的功能
7、上料方式：具有自动上料以及手动上料的功能
|
| 编号 |
|
备注品牌/型号 |
数量 |
| 1 |
三轴运动 |
X轴滚珠丝杆（HIWIN品牌），行程450mm；Y1轴滚珠丝杆（HIWIN品牌），行程450mm；
Y2轴滚珠丝杆（HIWIN品牌），行程450mm；
二轴系统（半封闭式模组）均在封闭的不锈钢SUS304真空箱内工作（可选配全封闭式模组）成本增加22000.00 |
台弯
台弯
台弯
台弯
自主研发 |
|
2
|
真空箱
|
采用高成本不锈钢SUS304确保真空箱的安全稳定性；箱内配置高亮LED照明系统（比采用铝合金材料拼接的箱体在成本上增加1000%，安全及密封系数上增加2倍以上）以真空箱尺寸600*780*800
|
自主研发
|
|
| 3 |
真空泵 |
RH0160 |
德国好凯德 |
|
| 4 |
气动系统 |
GL200-08 |
德亚克 |
|
| 5 |
液压元件 |
4V110-06 |
德亚克 |
|
| 6 |
电控按钮及开关 |
&22 |
红波 |
|
| 7 |
料缸 |
A50L：A 剂原料缸体搅拌系统、加料系统、监测系统、单层温控 304不锈钢定制，最大加热温度为85°C，温差±3℃；
B50L：B 剂原料缸体搅拌系统、加料系统、监测系统、单层温控 304不锈钢定制，最大加热温度为85°C，温差±3℃。 |
自主研发
|
|
| 8 |
加料方式 |
自动抽料加料 |
自主研发 |
|
| 9 |
原料桶盖 |
304不锈钢，配真空表、真空阀、泄压阀、加料阀、搅拌器等 |
自主研发 |
|
| 10 |
胶料供应方式 |
A: 主剂24CC 定量螺杆泵，
B：固化剂12CC 定量齿轮泵，吐出精度为±0.3%（5秒以内） |
自主研发 |
|
| 11 |
温控系统 |
C100FK02-V*AN |
RKC |
|
| 12 |
定量泵驱动方式 |
DH3722MAFHB31122 |
稳控步进伺服 |
|
